Mise à jour
du 10/03/99 : Modification de la tension CPU et Soft Menu sur Asus P2B rev1.1 !!!! en bas de cette page
Mise à jour du 18/03/99 CLIQUEZ ICI POUR VOIR MON ASUS
P2B-F ET SES MODIFICATIONS INEDITES :
1/ PRESENTATION ET NOUVEAUTES DE LA P2B-F:
Après avoir démarré la configuration 5PCI/2ISA avec la P2L97 Asus s'était remis au standard du début 98 4PCI/3ISA avec la P2B or aujourd'hui le bus ISA tend à disparaitre étant donné que les cartes modem et cartes son sont aujourd'hui en PCI.... 5 bus PCI et 2 bus ISA est donc la configuration idéale des cartes pour ce début d'année 99 et c'est ce que nous propose Asus avec cette dernière mouture de la P2B la P2B-F. Un slot étant partagé isa/pci on pourra avoir 5 cartes PCI + 1 carte ISA ou bien 4 cartes PCI + 2 cartes ISA (avec en plus 1 carte AGP dans les 2 cas.)
Cependant il est à rappeler qu'étant donné que les cartes BX ne sont prévues à la base que pour 4 Bus PCI , le bus PCI 4 partage l'irq du bus PCI 5 et de même l'irq du bus AGP est partagée avec l'irq du bus PCI 1.Ceci est à considérer avec des cartes PCI incapables de partager leur irq....
Evidemment elle accepte tous les processeurs en slot one : P2 233 à 450 , Céléron 266-300-300A-333-366-400 , et les nouveaux Pentium III slot one 100mhz : P3 450/500/550 ; de même on peut supposer qu'elle acceptera les futurs CPU fonctionnant avec un bus à 133 (P3 600Mhz?)....
Récapitulatif des fonctions par rapport à la P2B classique :
ASUS P2B-F
ASUS P2B
BUS PCI
5
4
BUS ISA
2
3
BUS AGP
1
1
SLOT MEMOIRE
4
3
MEMOIRE MAX
1 Go ( 4 x 256mo )
768 mo ( 3 x 256mo )
Température MB
Intégré
Intégré
Température CPU
oui (avec sonde ext)
oui (avec sonde ext)
Température PWR
oui (avec sonde ext)
non
Power On clavier
oui
oui
AGP ratio 1/1-2/3
oui
non
Ventilo 3 fils
3
3
Réglage tension cpu
non
non
Compatibilité SoftFsb
oui
oui
Gestion disques SMART
oui
oui
Mémoire ECC
oui
oui
ECC débrayable
oui
oui
IRQ/PCI assignable par le bios oui
oui
Support de radiateur cpu
oui
oui
Chipset BX sur radiateur
oui
oui
Coef
de x2 à x8 par pas de 0.5
de x2 à x8 par pas de 0.5
Fréquences de bus officielles (....)
66 ; 75 ; 83 ; 100 ; 103 ; 112 ; 124 ; 133 Mhz
66 ; 75 ; 83 ; 100 ; 103 ; 112 ; 133 Mhz

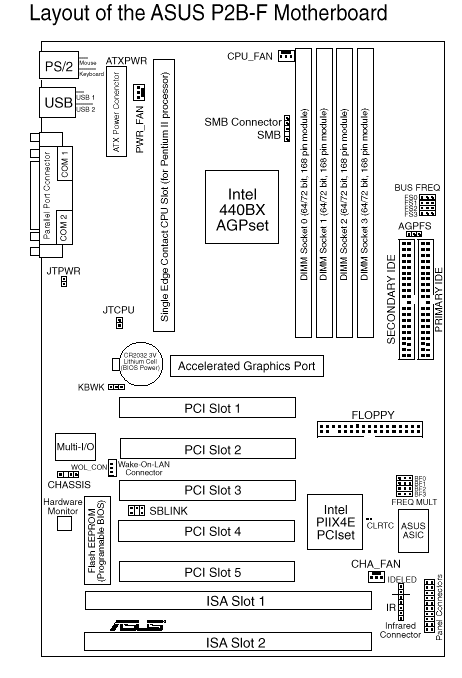

On remarque la présence d'un connecteur supplémentaire pour un deuxième capteur de température extérieur (en plus de celui réservé au cpu) qui pourra par exemple suveiller la température de l'alimentation , d'une carte graphique , de la température ambiante dans le boitier... soit en tout 3 températures différentes (carte mère , cpu , +1)... Les températures étant contrôlables sous windows grâce à motherboard monitor... (voir ma page utilitaires pour carte Asus).
Si les capteurs de température externes ne sont pas fournis ;

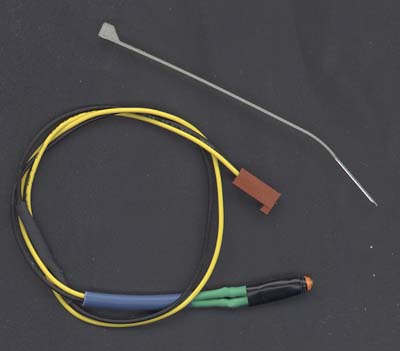

voici mon capteur maison pour les remplacer :
La fixation du capteur est assez difficile pour le novice ; cependant si Asus ne se décide pas à fournir le capteur adéquat je pourrais fournir des capteurs comme celui présenté ici à ceux qui m'en feront la demande.
Cliquez ici pour m'écrire....
Bref l'Asus P2B-F est une carte qui peut paraitre tout à fait classique MAIS si on explore un peu sa face cachée la P2B-F réserve bien des surprises surtout pour les overclockeurs que nous sommes....
2/ FSB SECRETES ET OVERCLOCKING SUR UNE P2B-F :
Comme vous le savez l'overclocking devient un argument de vente non négligeable ; ainsi cela fait bien longtemps que les constructeurs ont dépassé les 66 & 100Mhz , fréquences officielles , pour nous offrir d'autres fréquences désormais classiques : 75 , 83 , 103 , 112 et 133 Mhz . Le 124Mhz a fait son apparition dernièrement avec les cartes ABIT BH6 et Asus a officiellement suivi sur sa P2B-F......
Bon alors me direz vous ça fait 8 fréquences de bus (66 75 83 100 103 112 124 133) mais alors c'est quoi ces 14 fréquences de bus annoncées dans le titre de cette page?..... Vous souvenez vous de l'époque des cartes Pentium Asus TX97 ? époque à laquelle certaines avaient le fameux bus à 83Mhz et pas d'autres....( voir ma page sur les TX97 ) Et vous souvenez vous que c'était le circuit d'horloge qui faisait cette différence? Officiellement Asus n'affichait pas ce bus à 83 et seules les personnes qui connaissaient le bon circuit d'horloge et la position secrète des cavaliers pouvaient en profiter....Et bien une fois n'est pas coutume et Asus remet ça avec sa P2B-F : certaines ne possèdent que les 8 bus officiels et les plus récentes qui ont le bon chip d'horloge en ont 6 de plus !!!!!!
La référence du circuit d'horloge qui ne possède que les 8 fréquences de bus officielles estIl est donc à éviter......
IC-Works
W145x
La référence à rechercher est :
ICS
ICS9250xx-08
En effet ce circuit d'horloge en plus des 8 fréquences standard va vous proposer 6 fréquences supplémentaires : 105 , 110 , 115 , 120 , 140 , 150 Mhz
Soit en tout 14 fréquences possibles : 66 75 83 100 103 105 110 112 115 120 124 133 140 150 Mhz !!!!
Evidemment pour avoir un système stable il faut avoir un bus PCI pas trop éloigné des 33Mhz (40Mhz max) soit un rapport de 1/4 au lieu de 1/3 pour les fréquences >124Mhz ; c'est ce que propose l'Asus P2B-F...
Pour repérer ce circuit il suffit de rechercher sur la carte à côté des cavaliers de réglage de ce bus :
et de vérifier qu'il s'agisse d'un ICS 9250-08

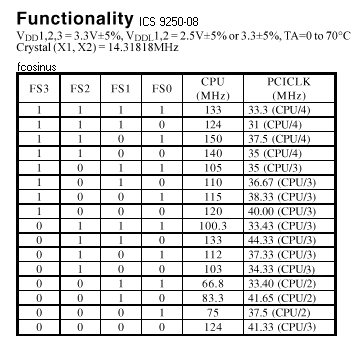

Pour mieux se rendre compte voici un extrait de la doc du constructeur sur ce circuit :
Position des jumpers :
P2B-F • Toutes versions CPU BUS(MHz) 66.8
75
83.3
100.3
103
112
124
133
PCI/CPU BUS 1/2
1/2
1/2
1/3
1/3
1/3
1/3
1/3
PCICLK (MHz) 33.40
37.50
41.65
33.43
34.33
37.33
41.33
44.33
FS0
FS1
FS2
FS312
12
23
2312
23
23
2323
12
23
2312
12
12
2323
23
12
2312
23
12
2323
23
23
2323
12
12
23P2B-F • ICS 9250-08 CPU BUS(MHz) 105
110
115
120
124
133
140
150
PCI/CPU BUS 1/3
1/3
1/3
1/3
1/4
1/4
1/4
1/4
PCICLK(MHz) 35.00
36.67
38.33
40.00
31.00
33.30
35.00
37.50
FS0
FS1
FS2
FS312
12
23
1223
12
23
1212
23
23
1223
23
23
1223
12
12
1212
12
12
1223
23
12
1212
23
12
12
![]()
On voit bien que pour les bus à 124 et 133 Mhz on a le choix pour la vitesse du bus PCI : il est préférable d'avoir un bus PCI à 31 et 33 Mhz (1/4) pour avoir un système stable . De même pour les fréquences de 140 et 150 Mhz le bus PCI est obligatoirement à 1/4 soit 35 et 37.5Mhz ....
FSB 66.80
75.00
83.30
100.30
103.00
105.00
110.00
112.00 115.00
120.00
124.00
133.00
140.00
150.00
Coef 2.0
133.60
150.00
166.60
200.60
206.00
210.00
220.00
224.00 230.00
240.00
248.00
266.00
280.00
300.00
2.5
167.00
187.50
208.25
250.75
257.50
262.50
275.00
280.00 287.50
300.00
310.00
332.50
350.00
375.00
3.0
200.40
225.00
249.90
300.90
309.00
315.00
330.00
336.00 345.00
360.00
372.00
399.00
420.00
450.00
3.5
233.80
262.50
291.55
351.05
360.50
367.50
385.00
392.00 402.50
420.00
434.00
465.50
490.00
525.00
4.0
267.20
300.00
333.20
401.20
412.00
420.00
440.00
448.00 460.00
480.00
496.00
532.00
560.00
600.00
4.5
300.60
337.50
374.85
451.35
463.50
472.50
495.00
504.00 517.50
540.00
558.00
598.50
630.00
675.00
5.0
334.00
375.00
416.50
501.50
515.00
525.00
550.00
560.00 575.00
600.00
620.00
665.00
700.00
750.00
5.5
367.40
412.50
458.15
551.65
566.50
577.50
605.00
616.00 632.50
660.00
682.00
731.50
770.00
825.00
6.0
400.80
450.00
499.80
601.80
618.00
630.00
660.00
672.00 690.00
720.00
744.00
798.00
840.00
900.00
6.5
434.20
487.50
541.45
651.95
669.50
682.50
715.00
728.00 747.50
780.00
806.00
864.50
910.00
975.00
7.0
467.60
525.00
583.10
702.10
721.00
735.00
770.00
784.00 805.00
840.00
868.00
931.00
980.00
1050.00
7.5
501.00
562.50
624.75
752.25
772.50
787.50
825.00
840.00 862.50
900.00
930.00
997.50
1050.00
1125.00
8.0
534.40
600.00
666.40
802.40
824.00
840.00
880.00
896.00 920.00
960.00
992.00
1064.00
1120.00
1200.00
Sur ce tableau on voit que Asus a mis le "paquet" sur les fréquences entre 100 et 124Mhz , c'est en effet sur cette région que les overclocking actuels ont leurs limites : Les pentiums II 300 sl2w8 et les Céléron 300A rois de l'overclocking peuvent aller jusqu'à 450 à 504Mhz ; avec les fréquences classiques et vu que leur coef est bridé à 4.5 il était possible de faire 450 (4.5x100) ; 463 (4.5x103) et 504 (4.5x112). Après 558mhz (4.5x124) devient quasi impossible et 600 (4.5x133) à oublier... Or avec le 105 et le 110Mhz on va pouvoir essayer le 472 et le 495 quand le 504 ne marchait pas et que le 463 était stable. Pour ceux qui peuvent tourner à 504Mhz ils vont pouvoir essayer le 517 et éventuellement le 540Mhz !!!
Quand au bus à 133Mhz il sera le prochain bus officiel pour Intel avec ses Pentium III (533 et 600Mhz ?) et le fait qu'à cette fréquence on puisse faire tourner le bus PCI à 1/4 soit 33Mhz sa fréquence standard permettra d'avoir un système stable pour peu que l'on ait de la RAM qui suive (Ram a 7ns).
Quand aux bus à 140 et 150Mhz ils pourront être les bus adéquats pour overclocker les futurs Pentium III à base de slot one 133Mhz .Cependant des rumeurs courent comme quoi les Pentium III vont avoir une protection qui empêcherait leur fonctionnement au delà de leur fréquence de bus standard....
De toute façon on peut parier qu'après le bus à 133Mhz Intel sortira des CPU sur bus 150Mhz , et s'ils sont toujours sur slot one on pourrait alors toujours utiliser la P2B-F ....
Il est à noter que la carte Asus P2b rev 1.1 avec chip d'horloge "Winbond W83194R-39A" propose les mêmes fréquences que l'Asus P2B-F avec chip d'horloge ICS 9250-08 soit 14 fréquences d'horloge mais l'Asus P2B-F reste plus intéressante à cause de ses 5PCI/2ISA.
3/ ET LA CONCURRENCE ? : Asus P2B-F (ics9250-08) VS ABIT BX6 version 2 :
Asus n'est pas seul dans cette course aux fréquences de bus : la carte concurrente est aujourd'hui l'Abit BX6-2.
Je ne parlerai pas de l'Abit BH6 car elle ne posséde que peu de fréquences de bus par rapport à ces 2 cartes.
Voici un tableau comparatif :
fcosinus.com
ASUS P2B-F ICS 9250-08
ABIT BX6-2
BUS PCI
5
5
BUS ISA
2
2
BUS AGP
1
1
SLOT MEMOIRE
4
4
MEMOIRE MAX
1 Go ( 4 x 256mo )
1 Go ( 4 x 256mo )
Température MB
Intégré
Intégré
Température CPU
Avec capteur externe
Avec capteur externe
AGP ratio 1/1-2/3
oui
oui
Ventilo 3 fils
3
3
Réglage tension cpu
non
oui
Compatibilité SoftFsb
oui
oui (sous réserve)
Gestion disques SMART
oui
oui
Réglages
Jumpers
Bios
Chipset BX sur radiateur
oui
oui
IRQ/PCI assignable par le bios
oui
oui
Coef
de x2 à x8 par pas de 0.5
de x2 à x8 par pas de 0.5
Configurations FSB possibles
16
16
Configurations FSB :
Fréquences de bus (fréquence des bus PCI)66(33) ; 75(37) ; 83(42) ; 100(33) ; 103(34) ; 105(35) ; 110(37) ; 112(37) ; 115(38) ; 120(40) ; 124(31) ; 124(41) ; 133(33) ; 133(44) ; 140(35) ; 150(37) Mhz
66(33) ; 68.5(34) ;75(37) ; 83(42) ; 100(33) ; 103(34) ; 112(37) ; 117(30) ; 117(39) ; 124(31) ; 129(32) ; 133(33) ; 138(34) ; 143(36) ; 148(37) ; 153(38) Mhz
Les fréquences de bus :
Jusqu'à 103 Mhz les deux cartes ont les mêmes possibilités (à part la bx6-2 qui a le 68.5mhz mais peu utilisé car les P2 66Mhz tiennent sans problème le 75Mhz). Entre 103 et 112 seul Asus propose 2 fréquences intermédiaires très utiles pour les cpu dont le coef est bridé à 4.5 et qui ne tiennent pas le 112Mhz . Entre 112 et 124 Asus propose deux intermédiaires contre 1 pour l'Abit . A 124Mhz Asus propose un bus PCI à 1/3 (41mhz) ou 1/4 (31mhz) alors que l'Abit impose un bus PCI à 1/4 (31mhz) ce qui est dommage car si vous pouvez avoir un système fiable avec le bus à 124Mhz et un bus pci à 41Mhz vous obtiendrez de meilleures performances avec un bus pci à 41Mhz.
On voit donc que pour les fréquences inférieures ou égales à 124Mhz L'Asus P2B-F (ICS9250-08) offre plus de possibilités que l'Abit BX6-2 ; après le 124Mhz la tendance s'inverse : entre le 124 et le 133 Abit propose le 129 contre aucune fréquence pour l'Asus. Après le 133 Abit propose 3 fréquences contre seulement 2 pour l'Asus...
Bref le match est serré entre les 2 cartes ; cependant pour dépasser le 124Mhz il faut de la très bonne RAM (7ns ou 6ns) très difficile à trouver en ce début 99 donc Asus semble avoir fait le bon choix en favorisant les fréquences de bus entre 103 et 124Mhz .Actuellement seuls les possesseurs de P2 350 peuvent tirer parti des fréquences >124Mhz ; pour les autres (P2 300 333 400 450 P3 500 550) les fréquences entre 100 et 124 sont les plus adaptées.
Les Jumpers :
Depuis l'arrivée de la BX6 Abit clame l'avantage du Soft Menu permettant entre autre le réglage de la fréquence du bus dans le bios sans avoir à ouvrir son boitier.. Certes c'est vrai qu'ouvrir son boitier pour modifier la fréquence du bus (et donc du cpu) c'est pénible et peu pratique mais depuis que SoftFSB est arrivé on peut changer la fréquence de bus à la volée sous windows (voir ma partie SoftFSB sur ma page générale Hardware) aussi bien sur les cartes Abit que Asus (entre autres).On régle une fréquence de bus stable par défaut et on pousse à loisir sous windows son CPU... donc l'avantage du soft menu de L'Abit par rapport aux jumpers de L'Asus est devenu moins important....
Le réglage de la tension du CPU:
On arrive sur le principal avantage des cartes ABIT sur les cartes ASUS : En effet pour stabiliser un cpu overclocké il est très souvent nécessaire de monter la tension en ajoutant 0.1 à 0.3v . Les cartes Abit (bx6 , bh6 et bx6-2) permettent facilement (dans le bios) de monter la tension d'un P2 0.25µ (p2 300 sl2w8 et p2 333 à 450) de 2.0v à 2.3v contrairement à Asus qui n'offre pas cette possibilité .Cependant il existe un "bricolage" pour augmenter la tension d'un P2 à 2.2v ou 2.4v sur n'importe quelle carte mère en masquant 3 pattes du CPU mais cette opération est risquée car si 1 des 3 contacts est mal isolé le CPU peut se retrouver à plus de 3v et griller dans les secondes qui suivent.... Cependant il est possible de régler la tension du CPU sur une P2B en la modifiant ....
3/ MODIFIER LA TENSION DU CPU SUR LES NOUVELLES REVISIONS (REV 1.1) DES CARTES ASUS P2B :
Lors de la première écriture de cette page j'avait projeté de m'intéresser à la modification de la carte mère Asus P2B en vue de monter la tension du cpu , méthode qui me semble plus sûre que de masquer certaines pattes du processeur …. C'était sans savoir que les nouvelles révisions des cartes Asus P2B sont prévues pour cette modification . C'est ce que j'ai découvert en " surfant " sur le site des concepteurs de SoftFSB , décidément ces japonais sont vraiment épatants … Bref voici en Français le contenu....
La modification suivante à été réalisée sur une Asus P2B rev 1.10 :

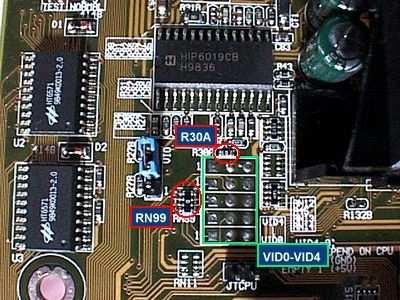

On remarque déjà que la P2b possède d'origine un emplacement prévu pour 5 groupes de Jumpers VID0 à VID4....
![]()

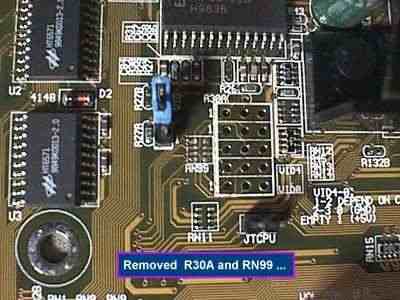

La modification consiste à désouder 2 composants (une résistance et un pont de résistance) R30A et RN99...
Puis à retirer la soudure qui bouche les trous pour le groupe de Jumper ...

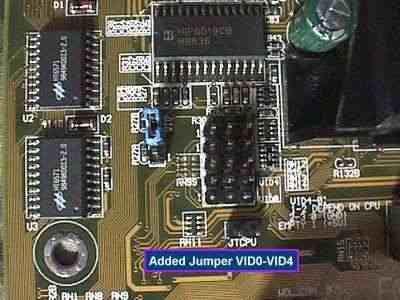

Puis on rajoute les picots pour les jumpers ,

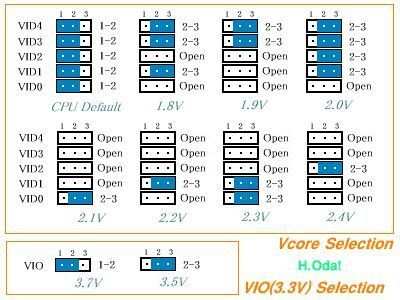

on peut ensuite obtenir une multitude de tensions dont voici quelques combinaisons :
![]()
On remarque aussi le jumper Vio (prévu d'origine , situé à coté des emplacements VID0-4) pour passer de 3.5 à 3.7v ... là encore histoire de stabiliser un CPU overclocké...

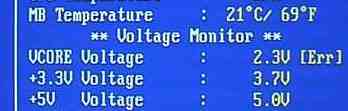

Evidemment le bios signalera une erreur si on dépasse 2.1v mais cela n'est pas grave ; il ne faudra tout de même pas dépasser 2.4v....
Cette modification est bien sûr réservée aux habitués du fer à souder dont la maitrise doit être parfaite lorsqu'on travaille sur une carte mère , surtout sur un point aussi critique que la commande de tension du CPU .Les soudures devront être parfaites et là encore pas le droit à l'erreur.
De même la manipulation de ces jumpers devra faire l'objet d'une infinie précaution car là aussi une erreur peut être fatale au CPU....
De plus ces réalisations sont à vos risques et périls , ils vous feront perdre la garantie et en aucun cas je ne pourrais être considéré comme responsable si en suivant les exemples de cette page vous détruisez votre matériel... là encore si vous ne savez pas souder courez acheter une Abit BX6-2 !!!!
4/ "SOFTMENU" SUR ASUS P2B rev 1.1:Jusqu'ici on pensait que les cartes Asus n'étaient pas capables de commander le ratio et la fréquence du bus par le bios tels que le font les cartes Abit. Or cette fonction (cachée là encore) existe bien et c'est ce que je viens de découvrir sur ce site japonnais de H.Oda ...

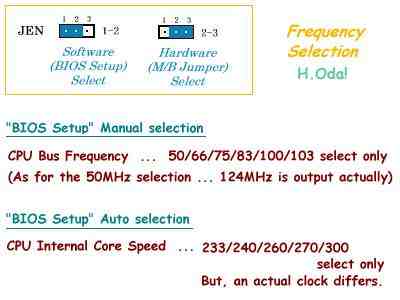

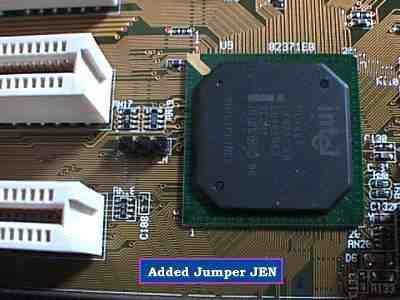

Il suffit d'enlever un petit stap et de mettre un jumper à la place qui validera ou pas cette fonction :
![]()

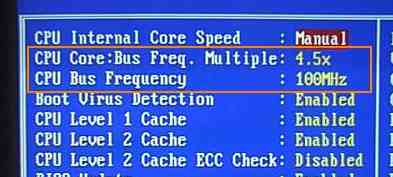

et ensuite voici une fonction du bios dont les possesseurs de cartes Asus n'ont pas l'habitude !!! :
![]()
Certes ce menu est beaucoup moins complet que sur Abit mais assez étonnant comme fonction cachée !!!

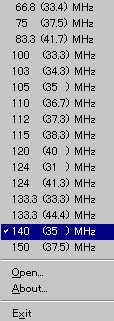

Maintenant avec SoftFSB ce type de fonction a de toute façon perdu son intérêt ....
5/ CONCLUSION ET REMARQUES :
On avait l'habitude d'avoir des fonctions cachées sur les cartes mères Asus mais avec ces nouvelles révisions cela devient du délire total ; après les fréquences de bus supplémentaires voici le réglage de la tension CPU et le "softmenu" à la Asus....
Cependant je ne comprends pas bien Asus , si tous les jumpers étaient présents d'origine et si Asus faisait de ces fonctions cachées un argument de vente, nul doute que Asus ne se serait pas fait distancer par Abit qui joue à font le côté Overclocking garant de sa notoriété de par le monde... De même pourquoi avoir attendu qu'un génial développeur sorte SoftFSB ? les ingénieurs qui conçoivent les cartes mères ne savaient-ils pas que les circuits d'horloge étaient programmables à la volée de façon software ? Imaginez le succès qu'aurait pu avoir le premier constructeur qui aurait sorti un équivalent de SoftFsb pour ses modèles de cartes ? Je pense que sur tous ces points Asus aurait pu faire un coup de maître mais au lieu de ça ces possibilités restent réservées à un monde restreint de connaisseurs habiles du fer à souder.... A croire que contrairement à Abit , Asus ne considère pas les overclockeurs comme étant un potentiel commercial suffisant !!
On atteind donc aujourd'hui des sommets en matière d'overclocking ; les processeurs Intel ont des marges de fonctionnement fabuleuses avec des séries hors normes "ultra overclockable" (Pentium II 300 sl2w8 à +500Mhz , Céléron 300A à +450Mhz ........) et les fabricants de cartes mères rivalisent d'ingéniosités comme jamais pour repousser toujours plus loin les limites de l'impossible..... Bref l'overclocking est à son apogée ..... Mais l'avenir est sombre et la chute va être dure pour tous ceux qui profitent aujourd'hui de cette période de gloire ; en effet les nouveaux CPU de Intel , les Pentium III , seraient complètement bridés : un circuit interne , autonome et non débrayable bloquerait le CPU pour toute utilisation d'une fréquence de bus illégale avec seulement une marge de 1 à 2 %... Imaginez l'overclocking de demain avec des records de +2% quand certains aujourd'hui poussent leur CPU à plus de 68% de leurs fréquences standards !!!!! (cependant les premiers P3 ne semblent pas encore bridés....)
A suivre........
