MON ASUS P2B-F ET MES MODIFICATIONS INEDITES :

Bien bien , par une journée ensoleillée (mardi 16 mars 99) , me voici en promenade à Paris ... vers le 12ème ... dans le coin Daumesnil/Montgallet !!!!! Le repère de l'informatique bien connu de tous , où l'on trouve un taiwanais informatique tous les dix mètres!!!

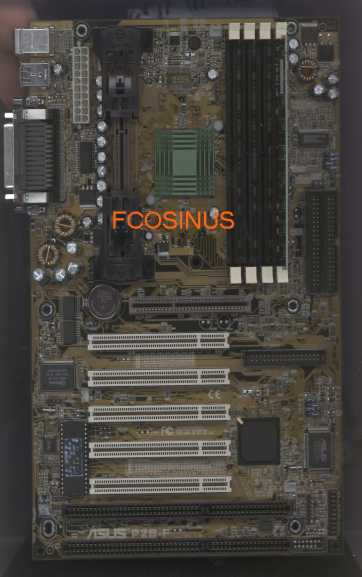

Bref malgré toutes ces boutiques, que de mal pour trouver la dernière des cartes Asus : la P2B-F ! ; on me propose un peu partout de la P2B rev 1.1 ainsi que de l'Abit BH6/BX6-2 mais ce n'est qu'après 9 boutiques visitées qu'enfin la 10ème (la boutique la plus petite en taille de l'avenue Daumesnil : 3D M....) me propose enfin une Asus P2B-F (avec circuit d'horloge ICS9250-08 bien sûr!! )...
Tout est conforme à mon attente : 5 PCI/2 ISA et plein de fréquences d'horloge (14) ; elles sont même indiquées dans le manuel (Asus fait des progrès!!)... Mais Oh malheur , alors que je m'attarde sur la carte assis sur un banc du parc voisin (très agréable d'ailleurs par beau temps) je ne trouve pas les emplacements pour les jumpers de réglage de la tension... Effectivement s'ils sont prévus sur la P2B rev 1.1 sur la P2B-F (rev 1.00) ils n'y sont pas!!!
Hum galère mais alors que faire ? ne voulant me résigner à masquer des pattes du CPU , manip beaucoup trop risquée (il suffit que 1 des 3 contacts soit mal isolé pour que la tension dépasse 3v et endommage le CPU), il va me falloir étudier comment modifier cette p2b-f pour monter en toute sécurité la tension Vcore du CPU...

LE CIRCUIT DE CONTROLE DE LA TENSION VCORE DU CPU :

Bien passons aux choses sérieuses , voici les fruits de ma recherche . Contrairement à la modif de la tension sur une P2B rev1.1 de la page précédente que j'avais tirée d'un site japonnais , tout ce qui suit vient de mon expérimentation et les photos proviennent toutes de ma P2B-F ......

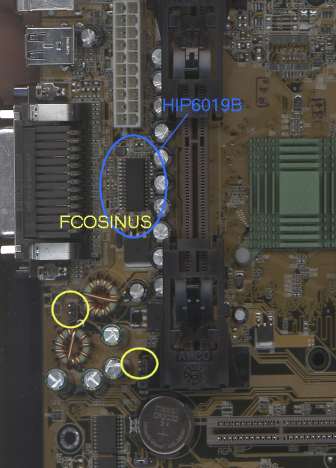

On remarque entourés en jaune les picots pour 2 capteurs de température externes.
La tension Vcore du cpu est gérée par un circuit intégré dédié de référence HIP6019B relié directement aux broches VID0 à VID4 du CPU.. (PentiumII/III / Celeron)
Chaque broche est soit mise à la masse (=0) soit laissée "en l'air" (=1) par le processeur ; donc pour régler sa tension le processeur ne fait que mettre certaines broches à la masse et pas d'autres.
Le principe est donc très simple.

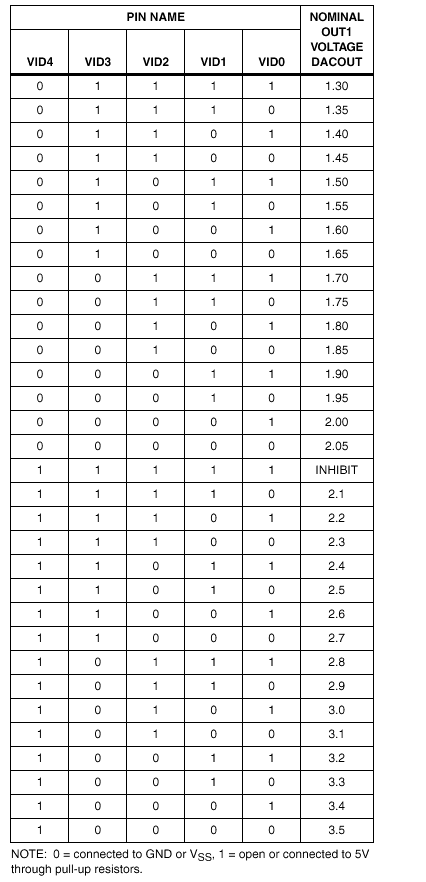

Voici ce que le constructeur de ce circuit nous donne dans son data book :

Evidemment on retrouve le même tableau que celui fourni par Intel ...

MODIFICATION 2.00V->2.05v (Réservé aux électroniciens confirmés)

Il s'agit d'une petite augmentation de la tension (+50mV) en respectant les spécifications Intel (+100mV max) . Cette petite augmentation est destinée à augmenter la fiabilité d'un CPU déjà stable. C'est actuellement la tension que j'utilise pour faire fonctionner mon P2 300 sl2w8 à 495Mhz (4.5x110) alors que le 504 (4.5x112) à 2.00v n'est pas stable à 100% .... Cela évite de le faire chauffer énormément...

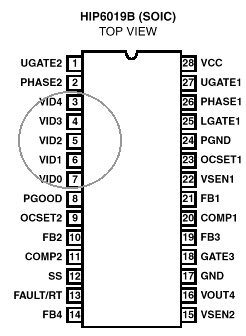

On voit grâce au tableau que pour passer de 2.00v à 2.05v il faut que VID0 passe de 1->0 soit que VID0 soit relié à la masse. C'est déjà le cas de VID1 donc la modif va consister à relier VID0 et VID1 ensemble et de ce fait on va avoir VID0=VID1=0 . Pour réaliser cette modif j'ai directement soudé ensemble les broches 6 et 7 (VID1 et VID0) du HIP6019B....

Il faut donc souder ensemble les pattes entourées en vert sans les désouder du circuit.
Ma méthode pour cette opération : prendre un bout de fil fin de 2 ou 3 cm , dénuder une extrémité sur 4mm , écarter légèrement les brins pour avoir un bout dénudé large de au moins 2 mm , enduire de soudure (pas une grosse "goutte" baveuse juste un peu!) cette extrémité dénudée et enfin la présenter entre les 2 pattes , appliquer le fer à souder un court instant pour que la soudure présente à cette extrémité prenne sur les 2 pattes du HIP6019B les mettant ainsi en contact. Le fil ne sert pas si ce n'est à présenter la soudure et pour supprimer cette modif il suffira de tirer légèrement sur ce bout de fil en désoudant du coté du HIP6019B....
Attention à ne pas toucher les autres broches !!!
Sur la photo du HIP6019B on ne voit pas cette modif mais je vais bientôt refaire des photos...

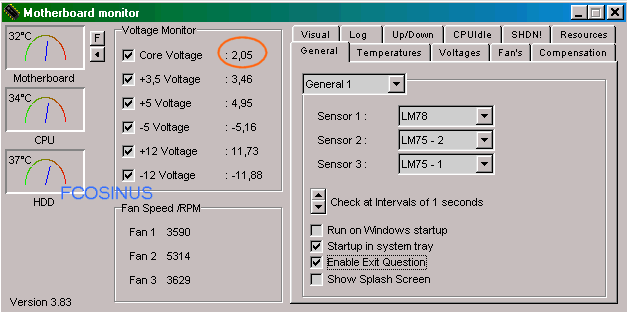

Le résultat est visible sous motherboard monitor (pas sur le bios qui n'a que 1 chiffre après la virgule) ; on remarque au passage la mesure de température supplémentaire de la P2B-F : en plus de la température de la carte , celui du CPU (sonde externe no 1) on voit la température du 2ème capteur externe que j'ai placé entre mes disques dur (qui chauffent bien d'ailleurs!!)....

Remarques : Si vous mettez un CPU 0.35µ (2.8v) après avoir fait cette modif sa tension ne sera pas modifiée car à 2.8v on a VID0=VID1 ; si vous mettez un CPU Pentium III (1.8v) sa tension passera de 1.80v->1.85v ce qui aura les mêmes avantages..

MODIFICATION 2.00V->2.2v (Réservé aux électroniciens confirmés)

Là on va augmenter de 200mV (=0.2v) dans le but de stabiliser un CPU qui ne l'est pas du tout . Pour cela on va faire passer VID4 VID3 et VID 2 de 0 à 1 c'est à dire que ces 3 pattes sont mises à la masse par le CPU et que l'on va les mettre en l'air.. (c'est à dire l'équivalent d'isoler 3 pattes du CPU) .

Pour ce faire on va mettre les pattes 3 , 4 et 5 du HIP6019B en l'air soit désouder ces 3 pattes de la carte mère.
Ma méthode consiste à utiliser un tout petit tournevis très fin (ou une aiguille) puis en utilisant le fer à souder en bas de la patte faire pression (doucement sans arracher le circuit imprimé!!) vers l'extérieur pour la "décoller" . Faire cette opération sur les 3 pattes . Attention de ne pas recourber complètement les pattes car elles sont fragiles , juste les écarter de 1 ou 2mm du circuit imprimé en s'assurant qu'elles ne touchent plus .
Cette opération est réversible aussi car il suffit de resouder les pattes pour revenir à la configuration d'origine.

Attention ! : cette modif va limiter votre carte mère aux CPU 2.0v (0.25µ) car les CPU 2.8v (0.35µ) ne vont plus fonctionner (Tous les VID à 1 = inhibit) et elle sera dangereuse pour les Pentium III car cela fera passer leurs tensions de 1.8v -> 2.2v ce qui devrait être trop pour eux.

MODIFICATION 2.00V->2.3v (Réservé aux électroniciens confirmés)

Il s'agit de l'addition des 2 modif précédentes : on met VID0=VID1=0 en les soudant ensemble puis on désoude VID2 VID3 et VID4 (pour les mettre à 1)

Attention ! : cette modif va aussi limiter votre carte mère aux CPU 2.0v (0.25µ) car les CPU 2.8v (0.35µ) ne vont plus fonctionner (Tous les VID à 1 = inhibit) et elle sera très dangereuse pour les Pentium III car cela fera passer leurs tensions de 1.8v -> 2.3v ce qui devrait être beaucoup trop pour eux.

MODIFICATION 2.00V->2.4v (Réservé aux électroniciens confirmés)

Il faut désouder VID4 VID3 et VID1 soit les broches 3 4 et 6 du HIP6019B

Attention ! : cette modif va aussi limiter votre carte mère aux CPU 2.0v (0.25µ) car les CPU 2.8v (0.35µ) et Pentium III ne vont plus fonctionner (Tous les VID à 1 = inhibit) .

Sur ce même raisonnement il est ainsi possible d'avoir toutes les tensions du tableau sachant que pour forcer à 1 il suffit de désouder et pour forcer à 0 il suffit de relier à la masse (broche 17 du HIP6019B ou à une broche qui y est reliée comme dans mon exemple 2.00v->2.05v).

EXPLICATIONS APPROFONDIES (Réservé aux électroniciens confirmés)

Question : Pourquoi lorsque mon CPU est à 2.2v ou + par cette méthode le bios m'indique une erreur alors que à 2.2v par masquage des broches du CPU le bios m'indique bien 2.2v mais sans erreur?
Réponse : Et bien lorsque l'on masque les pattes du CPU le bios reconnait le CPU comme un CPU 2.2v (ou 2.4v suivant modif) alors que lorsqu'on utilise la méthode Fcosinus le bios reconnait toujours le CPU comme un 2.0v et comprend les 2.2v et + comme une erreur du circuit d'alim et le signale. Cela revient au même pour le cpu et il suffit de mettre "ignore" dans le bios pour être tranquille.

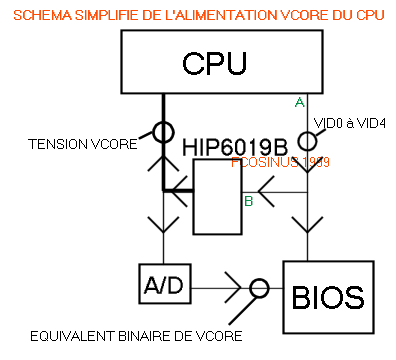

Voici en schéma l'illustration de ceci :

Le CPU commande les signaux VID0 à VID4 en mettant à la masse les signaux voulus . Ces signaux vont commander le circuit HIP6019B qui va piloter la tension alimentant le CPU. (via des circuits de puissance)
. Les signaux VID0 à VID4 vont aussi vers le bios pour renseigner ce dernier de la tension demandée par le CPU . Le bios va ensuite comparer cette valeur de commande avec la tension vcore réelle alimentant le CPU via un circuit de retour. (conversion Analogique->Digital) . Si la tension demandée et la tension réelle sont différentes le Bios signale une erreur. Ceux qui modifient la tension en masquant les broches du CPU (point A) n'ont pas d'erreur Bios car le bios reçoit la valeur que demande le CPU (2.2 ou 2.4v) mais avec la méthode Fcosinus (désoudage des broches du HIP6019B) (point B) le Bios reçoit du CPU la demande de 2.0v mais se retrouve avec un vcore réel de 2.2v ou + (suivant modif) d'où l'erreur signalée. (qu'il suffit d'ignorer).

Il est à noter que seul le désoudage de broches du HIP6019B n'est pas vu par le bios , par contre la mise à la masse de broches du HIP6019B se répercute sur le bios puisqu'aucun circuit n'a été coupé. Ceci est à considérer lorsque la modif fait intervenir à la fois des mises à la masse et des désoudages de pattes. Par exemple si on considère le 2.3v le HIP6019B voit VID0 et VID1=0 et VID3,4,5=1 alors que le Bios voit VID0 et VID1=0 mais ne voit pas les pattes désoudées du HIP6019B donc voit la commande du CPU à savoir VID3,4,5 =0 au lieu de 1 ; dans ce cas précis le bios "voit" un CPU à 2.05v (VID0,1,2,3,4=0) et non 2.00v . De toute façon comme 2.05<2.3v le bios signale une erreur.
La solution pour que le bios ne signale pas d'erreur serait d'intervenir pour forcer 0->1 non pas en désoudant une broche du HIP6019B mais en coupant les pistes de la carte mère directement au niveau du Slot One .Cette modif devient alors irréversible (ou presque car il faudrait pour revenir en arrière mettre un strap ce qui pourrait se réléver pas très fiable.)

RECOMMANDATIONS :

J'ai écrit cette page dans un but informatif , les modifications proposées ne s'adressent qu'à des électroniciens confirmés . Je décline toute responsabilité sur les dégâts qui pourraient résultés de ces modif . De même je ne donne aucune garantie sur l'exactitude des renseignements donnés ici , et j'invite toute personne désirant se lancer à vérifier les informations car j'ai pu faire des erreurs. Aujourd'hui je n'ai expérimenté que la modif. 2.00v->2.05v ne voulant pas exposer mon CPU à 2.2v ou + pour le moment .

J'invite tous ceux qui ne se sentent pas capables ou qui n'ont pas les moyens de risquer la vie de leur carte mère - cpu à acheter une carte qui propose le réglage de la tension dans le bios.(tel Abit BH6/BX6-2....)

De même les modif. données sont pour des CPU 2.0v .Les modif. sont différentes pour les CPU 2.8v (0.35µ) et pour les 1.8v(PentiumIII) ....Attention car les erreurs de surtensions peuvent être fatales.

Et bien ça fait depuis plusieurs heures que je suis à 495Mhz@2.05v avec mon P2 300 sl2w8 et ça m'a l'air fiable. (plus fiable qu'avant à 504Mhz@2.00v)

Enfin signalons que le HIP6019B équipe d'autres cartes mères (tel la p2b rev 1.0x) et que donc toute carte mère équipée avec ce chip peut être modifiée grâce à cette méthode.
