Depuis mon arrivée dans le monde du pentium et compatible j'ai toujours utilisé des cartes mères
ASUS . Au début ce fut une P55TP4XEG puis une P55T2P4C rev 2.3 et puis récemment une TX97 avec respectivement
un P75 intel , un Cyrix P166+ puis un Intel MMX 233 à 262.5 Mhz. J'ai toujours été content
de la fiabilité et des performances de ces cartes.
Les T2P4 étant en fin de vie nous allons surtout nous intéresser aux TX97... Les deux TX97 intéressantes
sont la TX97 et la TX97-e.
La TX97 ne possède pas d'emplacements pour ram edo mais 3 slots pour SDRAM (ram bien meilleure que la EDO)
.
La TX97-e possède 2 emplacements SDRAM et 4 emplacements Simm pour ram classique 32bits (edo ou pas) vous
permettant de récupérer votre ancienne mémoire, cependant vous n'avez alors que 3 bus isa
contre 4 pour la TX97.
Il existe aussi une version au format ATX et une avec une carte son intégrée mais dont les performances
sont identiques.
Photo d'une TX97:
* Processeurs supportés :
Intel : Pentium 75/90/100/120/133/150/166/200 et 166mmx/200mmx/233mmx
AMD : K5 75/90/100/133 et K6 166/200/233
Cyrix : P120+/P133+/P150+/P166+/P200+ et PR 166mx/200mx/233mx
Attention si vous overclockez votre cpu à 262 ou à 292MHz il vous faudra le
dernier bios Asus pour que la véritable fréquence soit reconnue au démarrage de la machine
sinon il sera affiché 266mhz même si le cpu est quand même réellement à 262 ou
à 292mhz...
* Slots :
TX97 : 4 bus isa et 4 bus pci ; ce qui permet au maximum :3 cartes isa et 4 pci OU 4 isa et 3 pci.
TX97-e : 3 bus isa et 4 bus pci ; ce qui permet au maximum :2 cartes isa et 4 pci OU 3 isa et 3 pci.
* Mémoires :
Mémoire cache de second niveau intégré à la carte : 512ko burst p. 6ns non extensibles
Mémoire ram:
TX97 -> 3 emplacements SDRAM , 0 emplacements sim
TX97-e -> 2 SDRAM , 4 emplacements sim
Note : les barettes sim 32bits (edo ou non) doivent être montées par paires (comme d'habitude)
les baretttes SDRAM peuvent fonctionner seules car elles sont 64 bits. On peut alors mettre une barette SDRAM de
32mo pour commencer.
Il n'est pas conseillé de mélanger de la mémoire 32bits (edo ou non) avec de la SDRAM.
De plus cette carte étant équipée du chipset intel TX vous pouvez avoir au maximum 256 mo
de ram . Cependant il n'est pas conseillé de dépasser 64mo car la zone mémoire après
64 mo n'est plus gérée par le cache de second niveau ,ce qui amène une perte de performance
.
* Températures sur une TX97(-e) :
Génial , formidable , un outil rêvé pour l'overcloking , toutes
les cartes Asus TX97 possédent 2 capteurs de température , 1 pour le processeur (très pratique
pour voir si le processeur ne chauffe pas trop ) et 1 pour la température de la carte mère.
Pour le processeur vous devez être à une température inférieure à 60°c et
ne jamais dépasser 70°c.
Mon Intel P233 overclocké à 262.5Mhz est à 62-64°c avec une température ambiante
de 21-22°C .Il est monté à 68-69°c lorsqu'il faisait 30°c.
Pour la carte mère au max c'est 47-48°c , sinon en moyenne vers 40-42°c
Ces valeurs sont visibles directement dans le bios ou sous windows avec un logiciel fourni qui s'appelle LCDM.
Cependant LCDM est un soft Intel très foireux et très lourd , j'ai trouvé en newsgroup plusieurs
programmes freeware pour le faire. Voir les utilitaires pour les cartes Asus
La carte fournit aussi des infos sur la rotation (rpm:rotation par minute) de 3 ventilos qui peuvent lui être
connectés (cpu , boitier , alim) à condition que ce soit des ventilos pour cartes Asus TX (3fils).
Et pour finir elle fournit aussi la valeur des tensions d'alimentation.
* Tensions sur une TX97: (inédit)
En faisant des essais voici ce que j'ai trouvé..
de 2.4 à 3.3v de Vcore (Vio=3.3v dans tout les cas) pour les Intels MMX , les K6 et les cyrix MX.
|
VD2 |
VD1 |
VD0 |
Vcore |
|
1-2 |
1-2 |
1-2 |
2,7v |
|
1-2 |
1-2 |
2-3 |
2,6v |
|
1-2 |
2-3 |
1-2 |
2,5v |
|
1-2 |
2-3 |
2-3 |
2,4v |
|
2-3 |
1-2 |
1-2 |
3,1v |
|
2-3 |
1-2 |
2-3 |
3,0v |
|
2-3 |
2-3 |
1-2 |
2,9v |
|
2-3 |
2-3 |
2-3 |
2,8v |
|
1-2 |
* |
2-3 |
3,2v |
|
1-2 |
* |
1-2 |
3,3v |
|

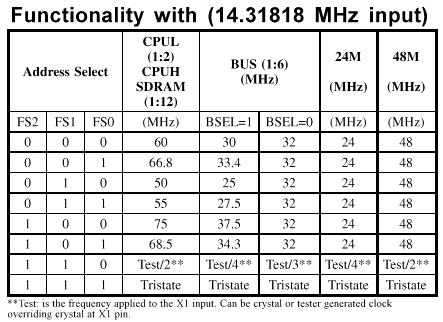

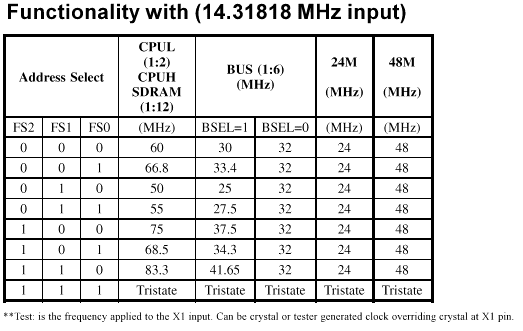

position des jumpers pour le bus à 75 et 83 mhz |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pour avoir plus d'infos et avoir le dernier bios visitez le site officiel Asus (USA)
|
